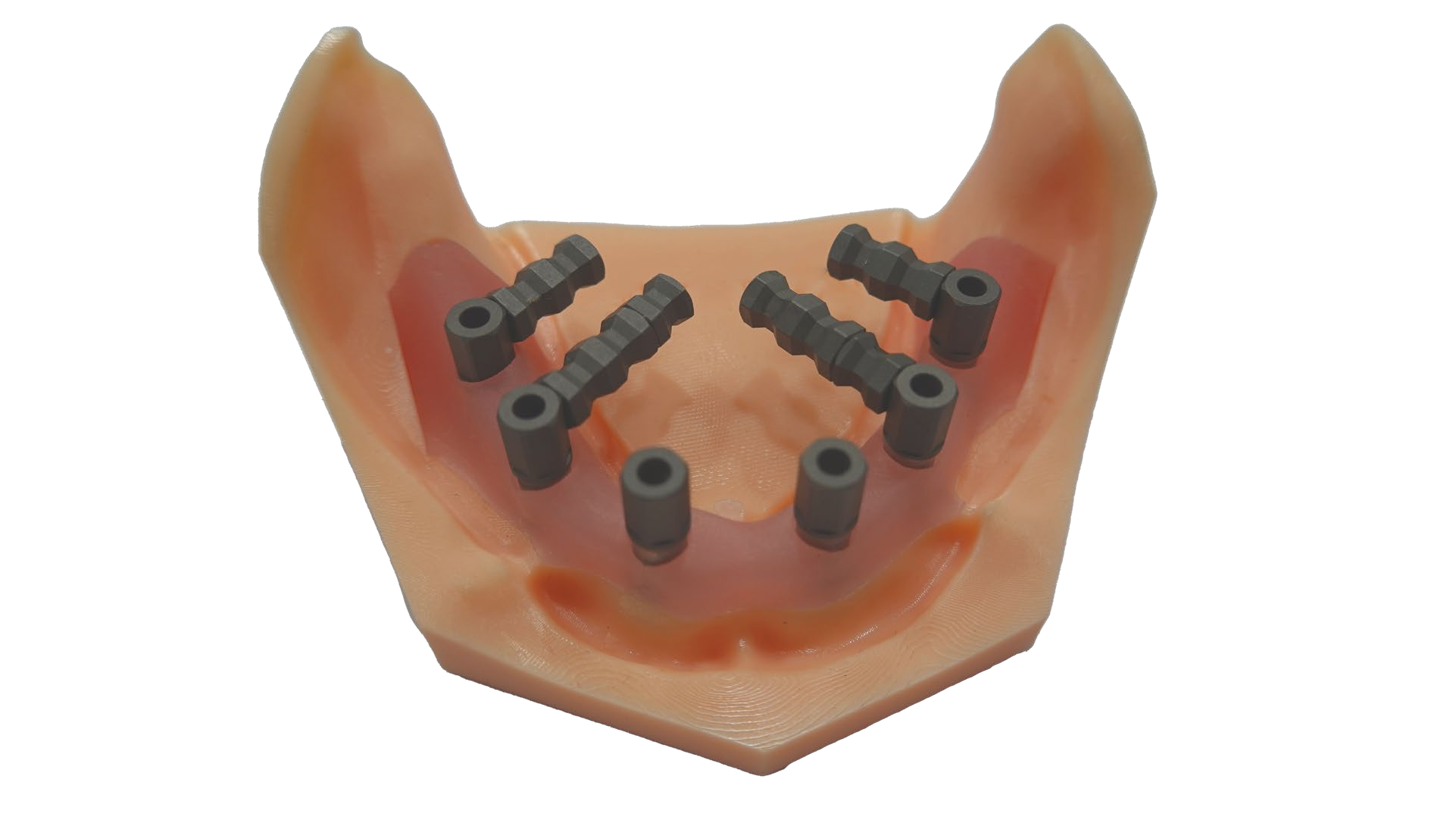

一、HAT杆介绍

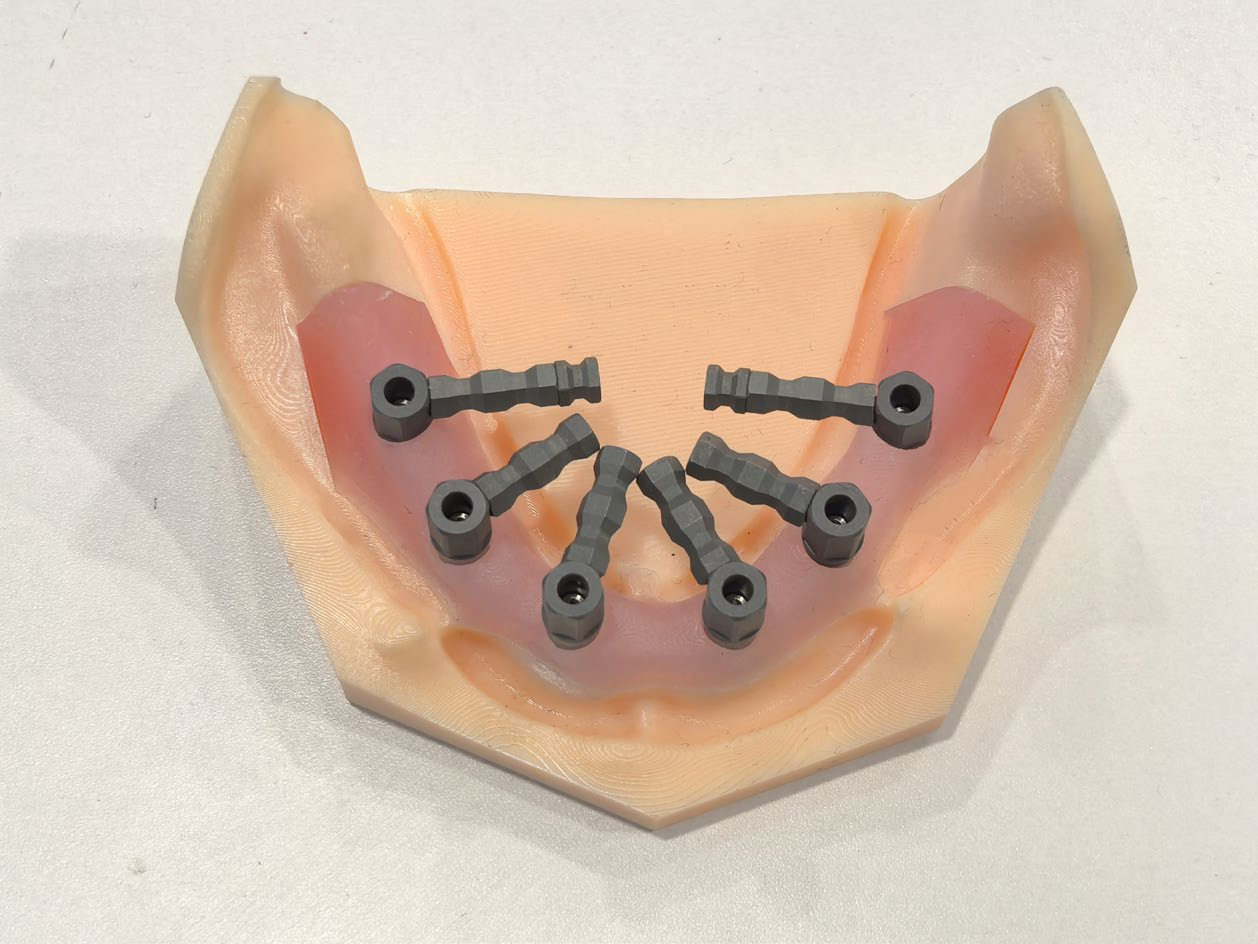

HAT六边形悬臂扫描杆

悬臂：长度灵活可调，全面适配多种临床需求
材质：医用级钛材，具备卓越韧性
形态：六边形构型，提升扫描精准度
应用：专为无牙颌种植病例匠心设计

二、安装方式

①悬臂：两种长度悬臂，可自由拆卸组装任意长度
②口内安装：扫描杆主体安装在基台上用螺丝固定，悬臂尽量朝向腭侧或舌侧
③安装确认：拍摄全景片或CT进行安装到位确认 (末端易变形，请务必安装悬臂)

三、使用教程

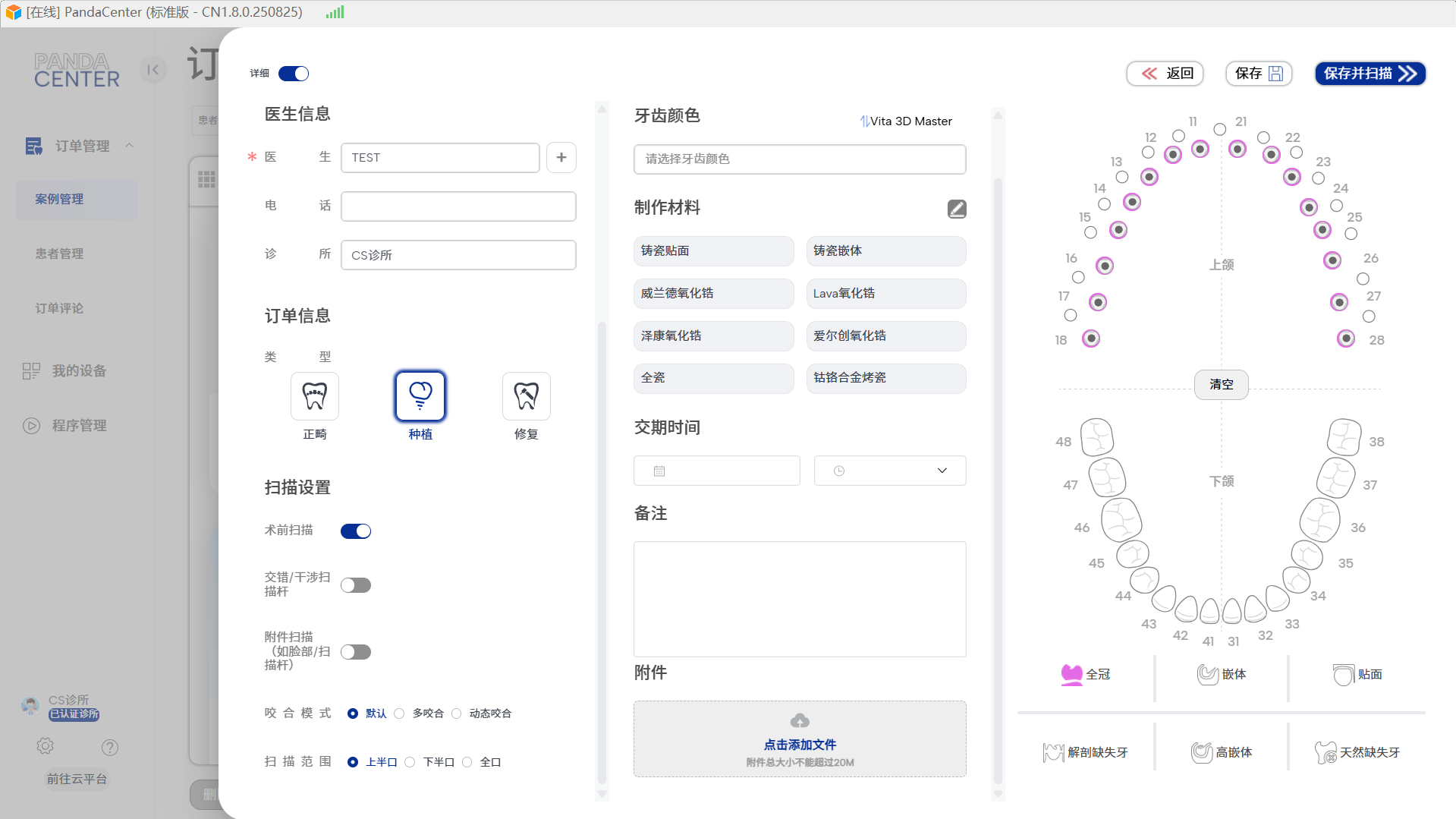

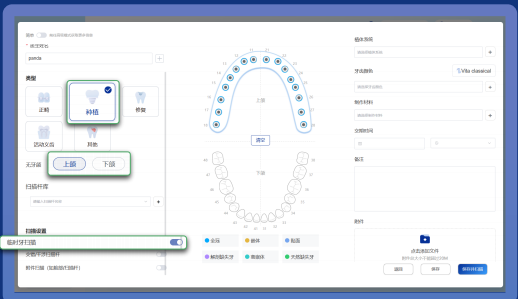

①创建种植术前扫描模式订单

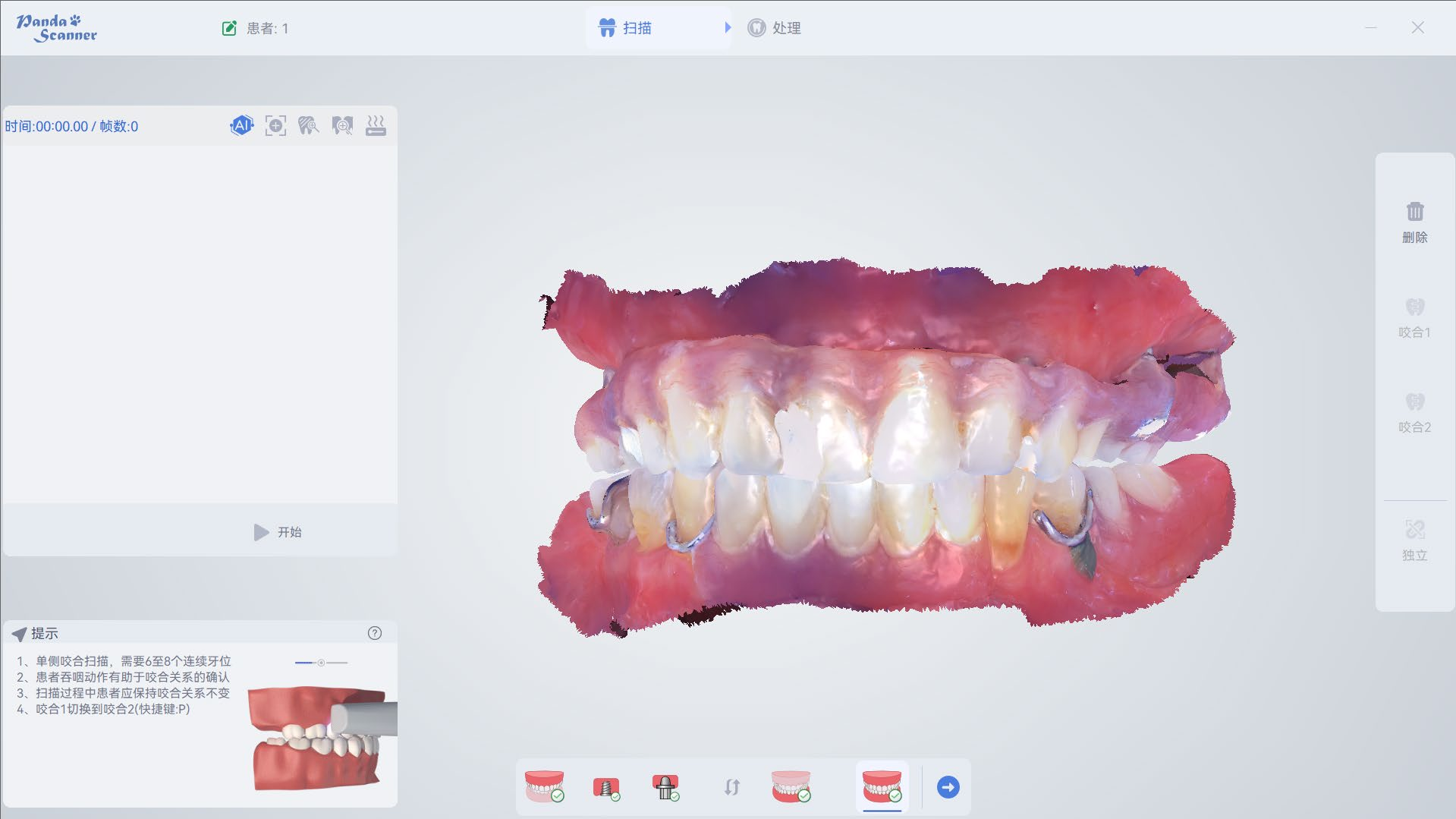

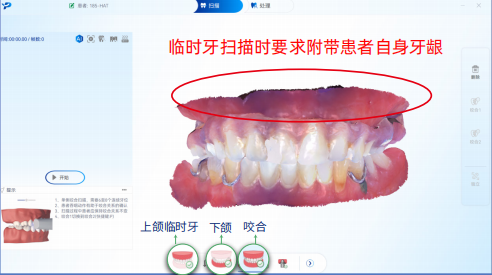

②进入扫描，扫描上颌临时义齿+下颌+咬合

③拆卸临时牙，使用“独立”功能扫描袖口

独立扫描功能
应用场景:在无牙颌种植病例扫描中，使用该功能扫描袖口与扫描杆。
功能简介:独立扫描功能旨在通过省略挖洞操作，分别扫描袖口与扫描杆，解决定位难问题，在模型处理后进行临时义齿、袖口与扫描杆数据集的匹配对齐。

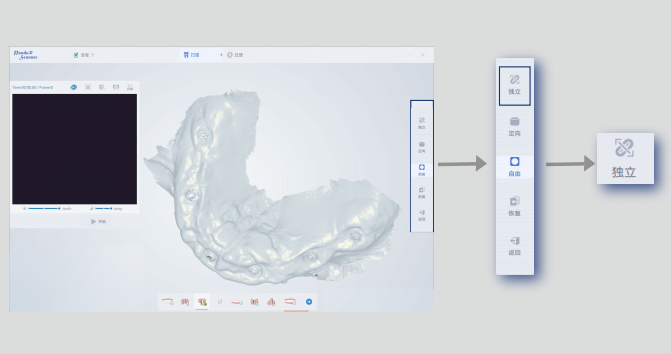

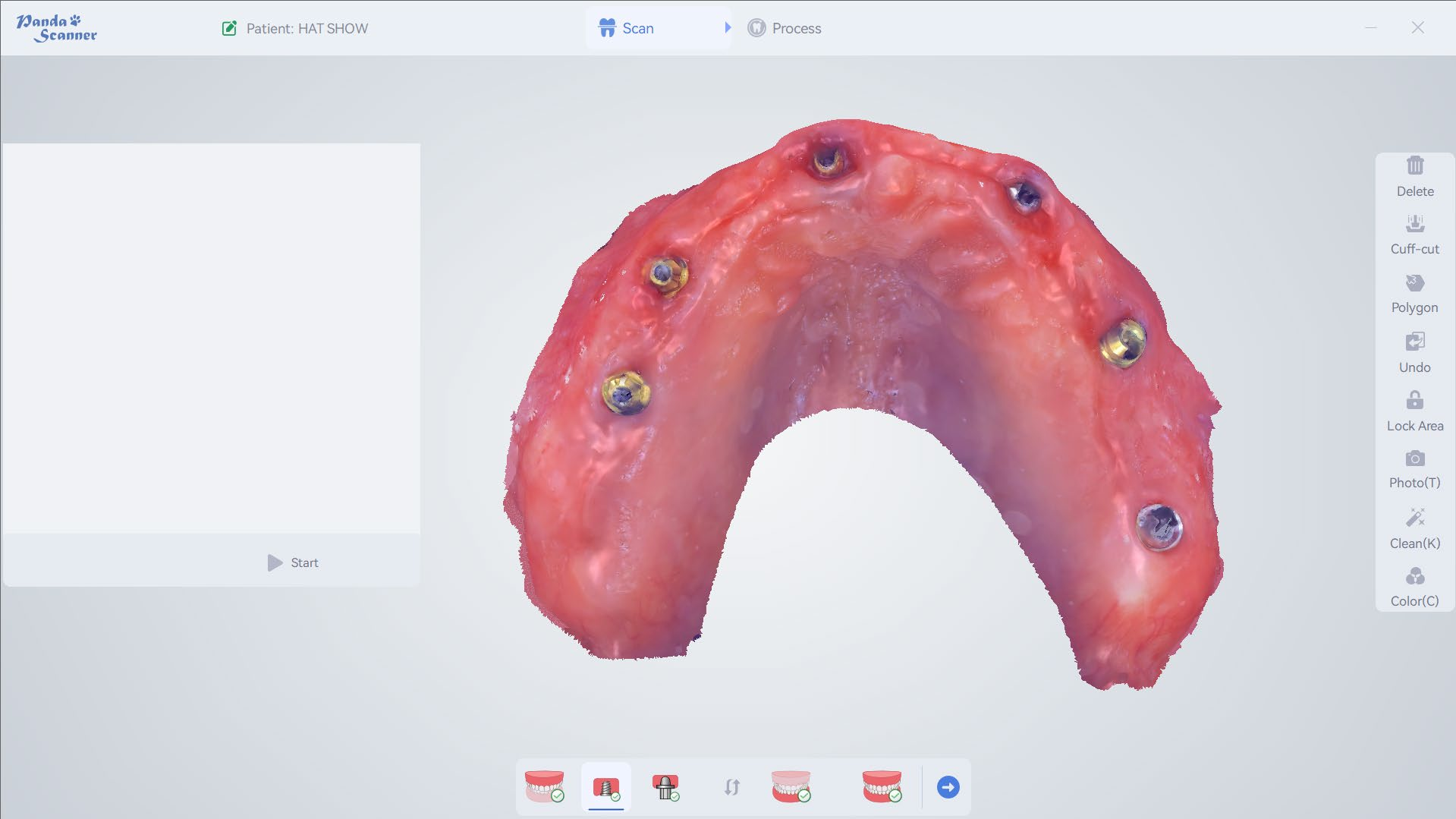

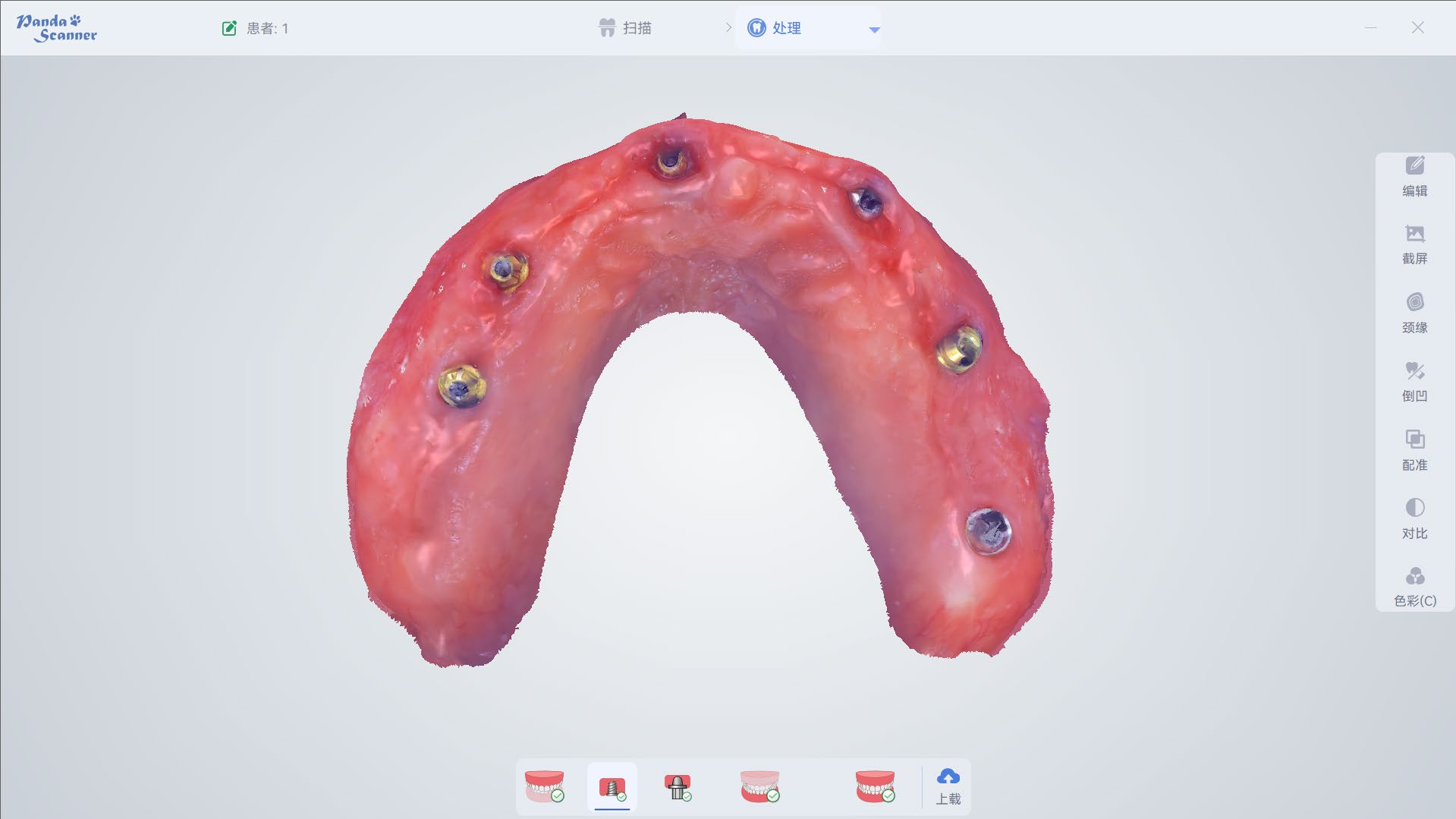

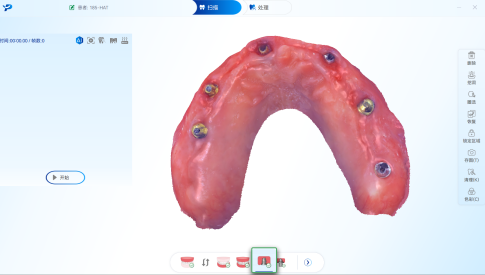

切换至袖口扫描界面，选择“独立”扫描袖口数据

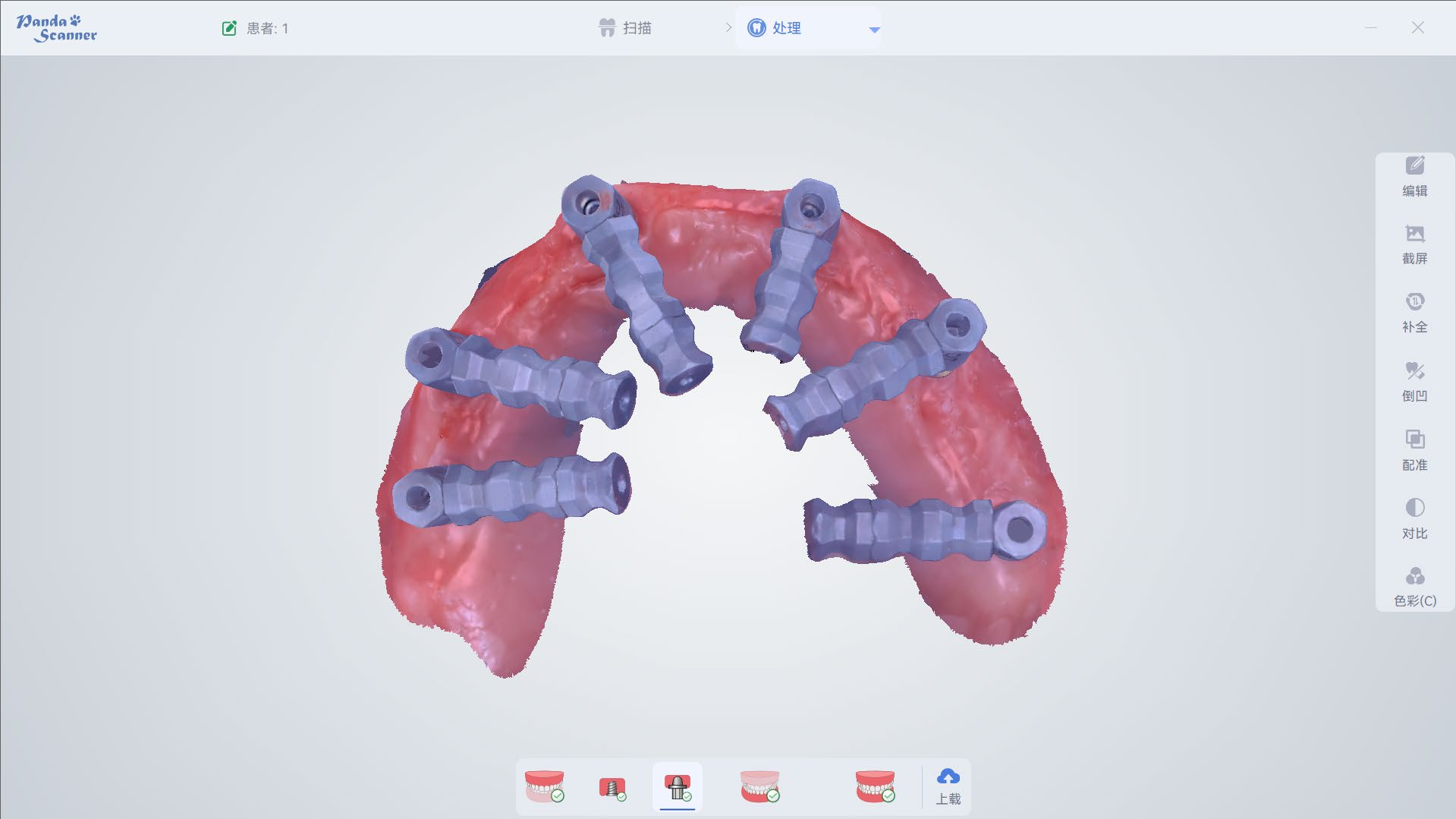

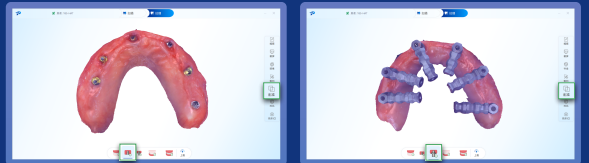

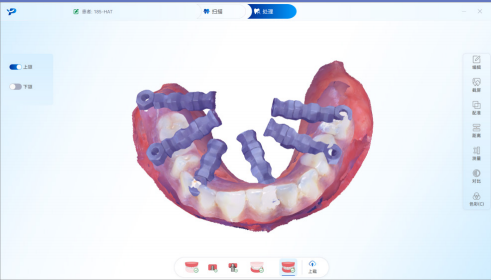

④安装HAT杆，使用“独立”功能扫描

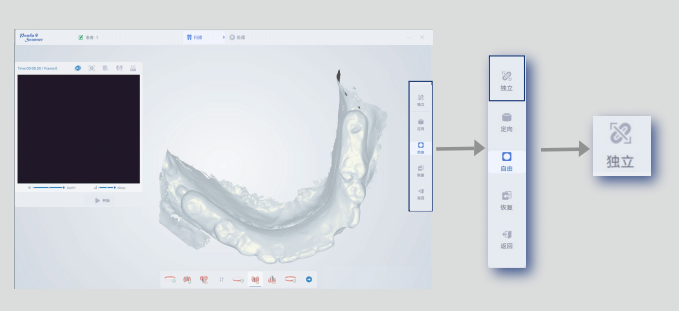

切换至扫描杆扫描界面，选择“独立”扫描袖口数据

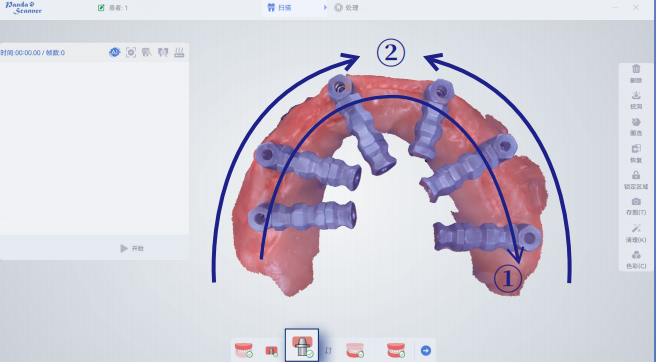

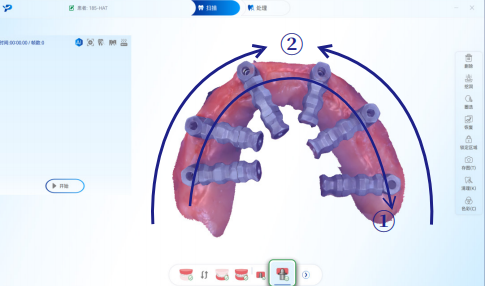

无牙颌种植扫描杆扫描方法：①延牙弓扫描顶端  ② 扫描颊侧数据

⑤模型处理后，匹配临时牙+袖口+扫描杆数据坐标

配准功能
功能简介:配准功能用于实现临时义齿、袖口与扫描杆扫描数据的三维对齐。

操作方法：完成模型数据处理后，分别在袖口页面和扫描杆页面使用 配准功能，配准时调整用于配准的两个模型到同一摆放位置，在两个模型上各选一个对应点，点击确认即可完成匹配，匹配完成后请切换 色彩检查确认匹配准确度。

模型处理后，袖口及扫描杆界面使用配准功能匹配临时牙+袖口+扫描杆坐标

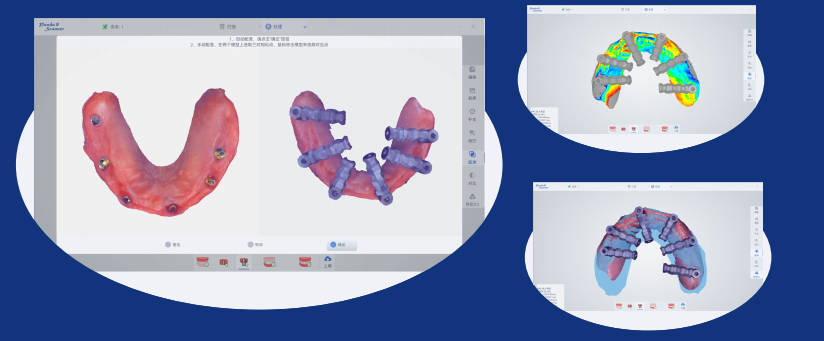

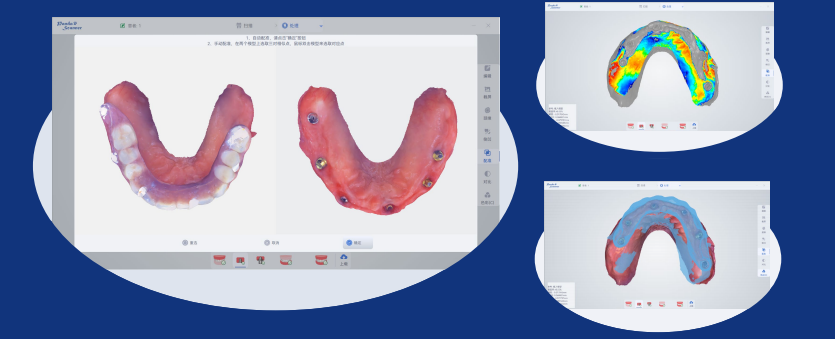

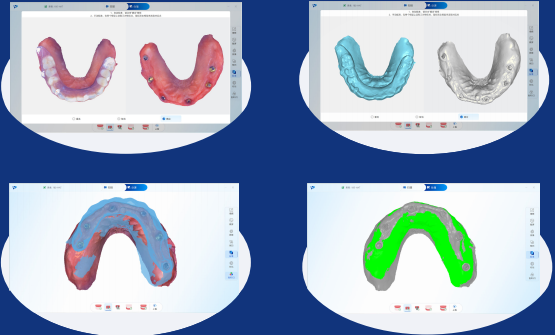

袖口与临时牙匹配：点击“配准”，将模型调整至同一方位，在两个模型上相同位置各选择一个对应点，点击确认，整个牙弓基本有颜色覆盖即可，点击色彩检查匹配效果。

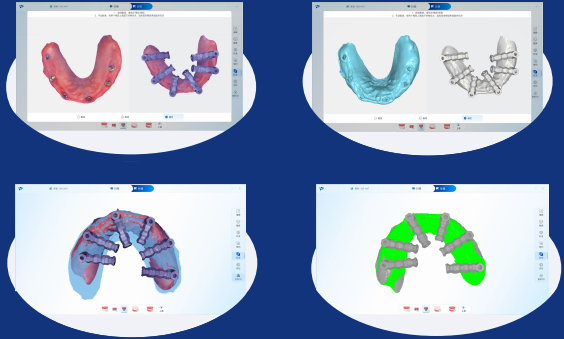

扫描杆与袖口匹配：点击“配准”，点击确认，整个牙弓基本有颜色覆盖即可，点击色彩检查匹配效果


⑥扫描杆替换 （使用补全功能一键替换扫描杆数据）

自动数据替换功能

应用场景:扫描杆扫描数据不完整，使用补全功能一键替换扫描杆数据。
功能简介:扫描杆模型数据处理完成后，使用补全功能将不完整数据 替换为标准化的完整扫描杆数据，同时自动断开悬臂连接，便于设计阶段的匹配定位。
使用方法:点击“补全“，选择命名中带有Wing_ 5 _Mesh的文件进行 匹配，确认后点击“替换”，即可完成所有扫描杆数据替换。

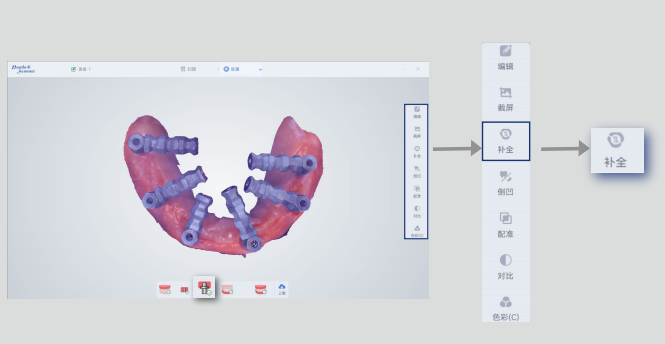

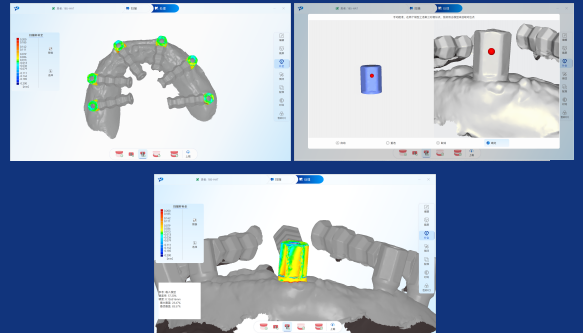

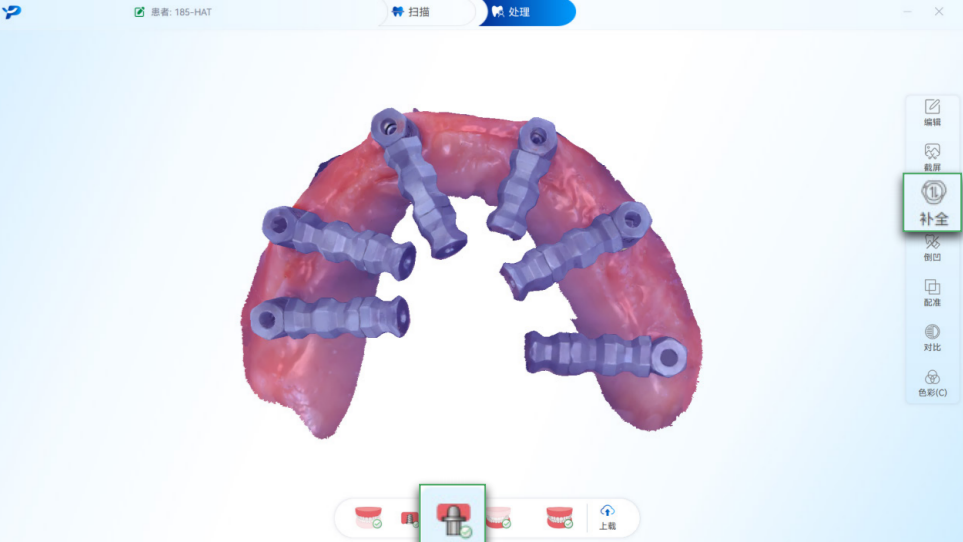

在扫描杆界面，点击补全

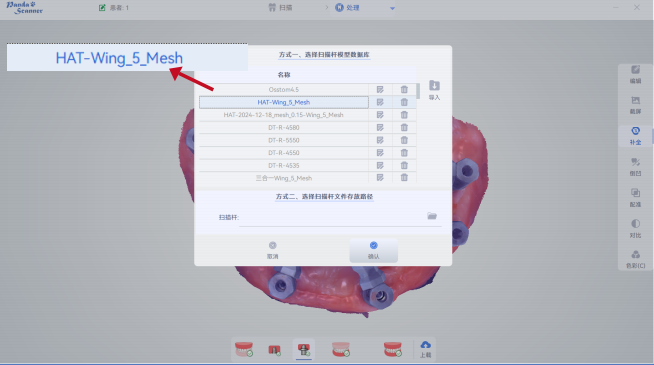

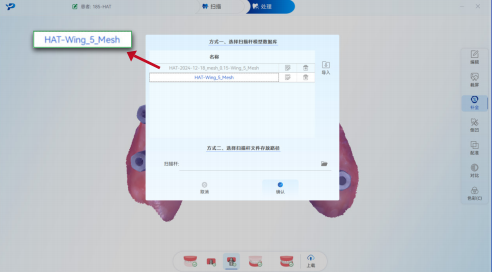

选择完整的扫描杆数据文件（确保文件名以 Wing_5_Mesh 结尾）

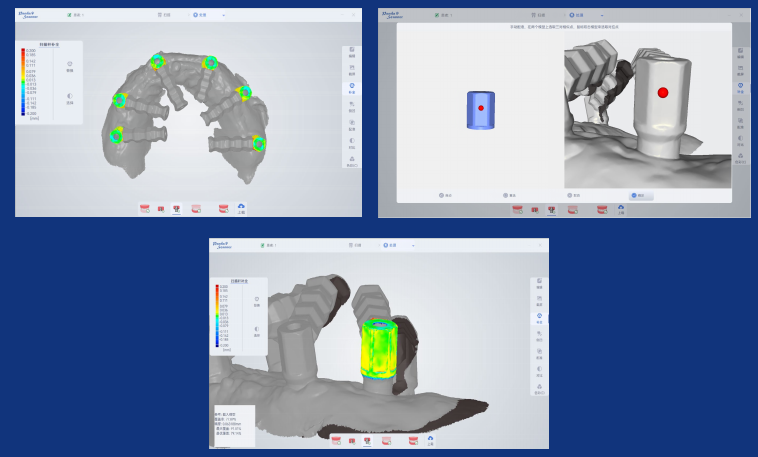

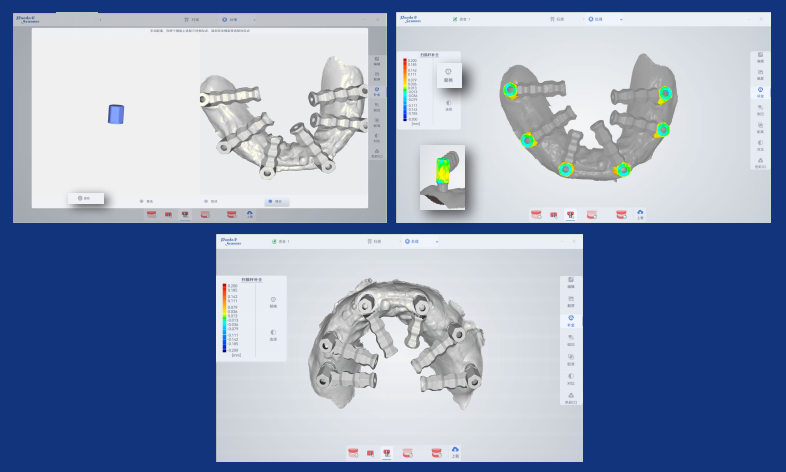

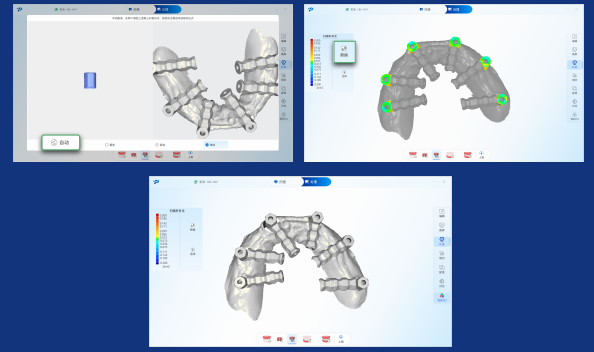

点击“自动”，软件会自动匹配，确认数据无误后，点击“替换”，即可替换全部扫描杆数据。（替换后悬臂会自动切断， 以方便后续设计）

手动匹配

当自动匹配不准确时，点击选择，再次选择扫描杆数据，调整相同方向，再两个模型上各选一个相同点，确认数据无误后，点击“替换”，即可替换完整扫描杆数据。

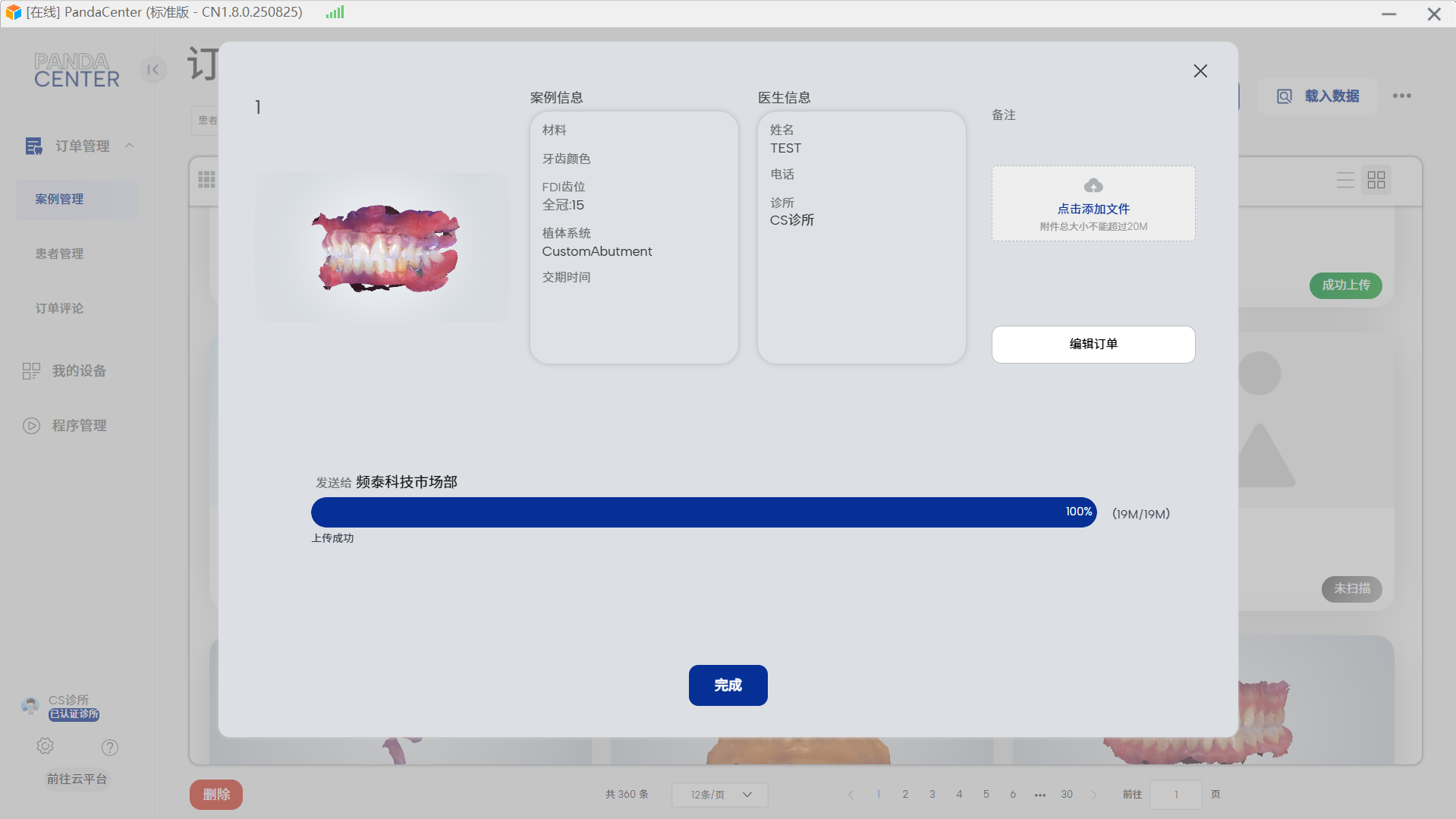

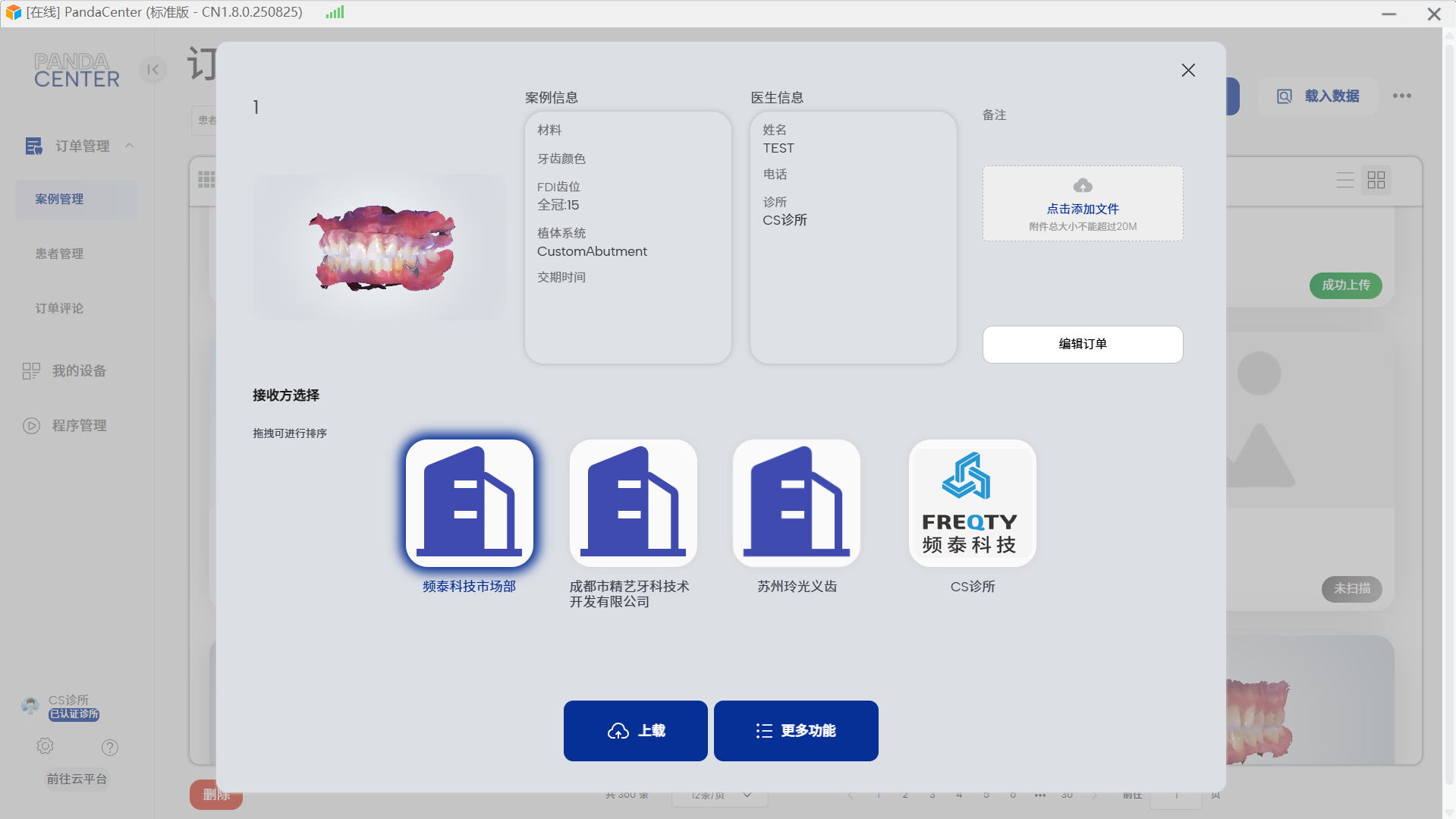

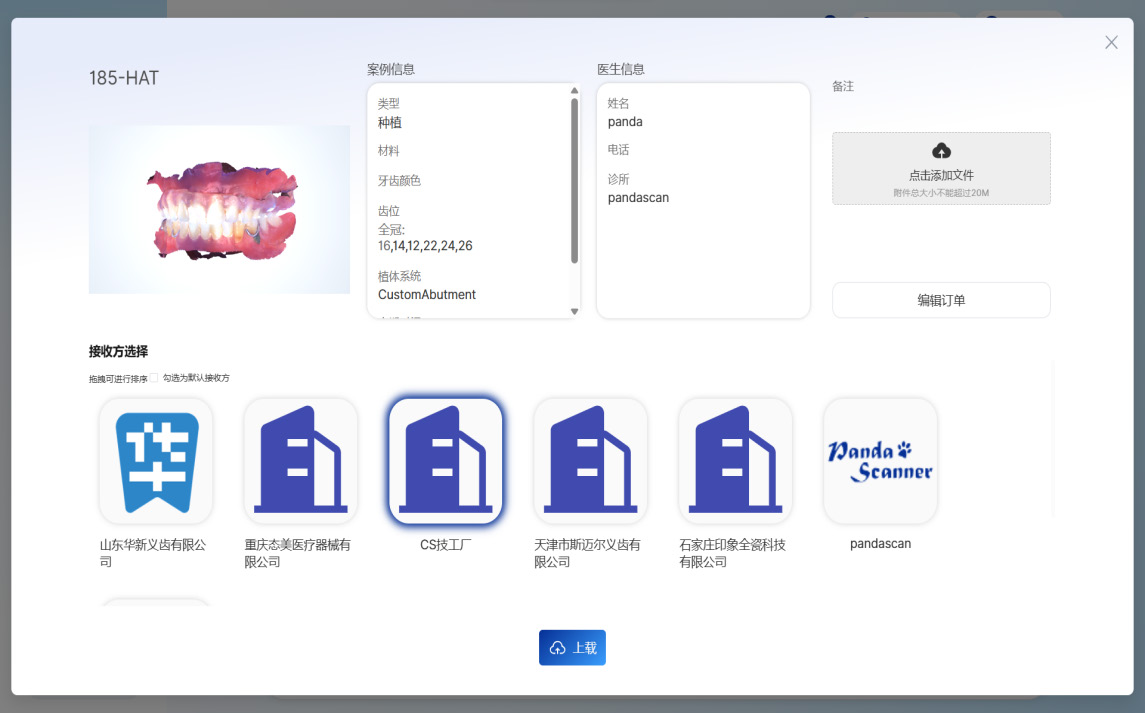

⑦上传技工厂

选择接收数据的技工厂，点击上传
